挤压式拉丝模芯(无嘴)的结构尺寸

2021-07-29

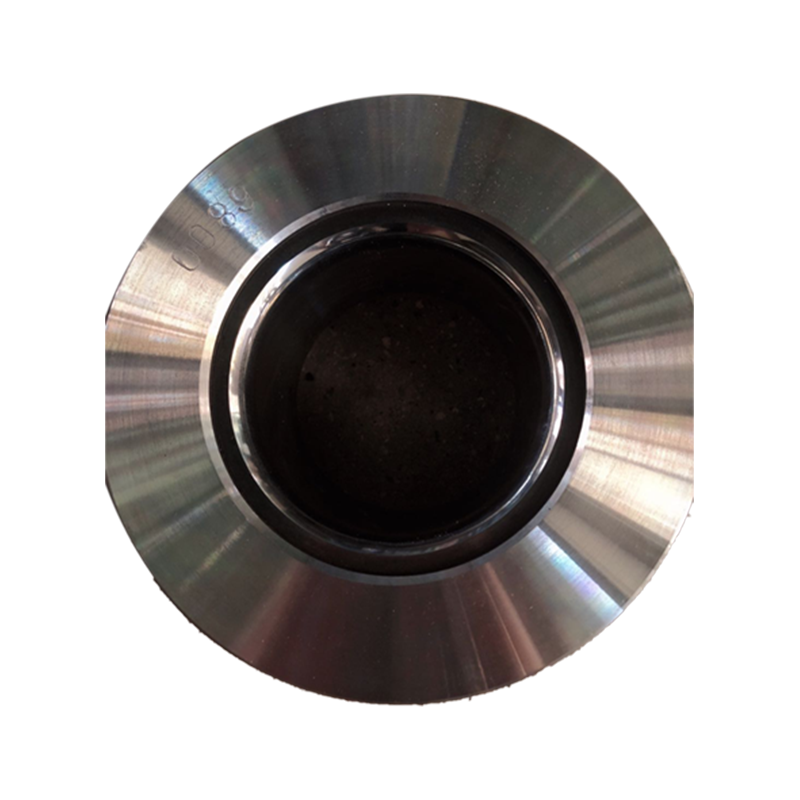

    1-d2-d3-L4-L5-D

    6-M7-B8-D9-φ10-φ

    在原材料明确后,以加工工艺的合理化,兼具生产加工的概率适当设计方案各处尺寸,应留意的关键点以下:

    1)外锥角φ:依据发动机结构和塑料流动性特性设计方案,锥度操纵在45°下列,视角越小,涂层拉丝模过流道越光滑,基因突变小,对塑料层结构有利。在挤出高压聚乙烯等晶形聚合物时,对基因突变而造成的预埋热应力的防止特别是在关键,仅有充足给予留意才可以合理的提升产品的耐开裂特性。视角的尺寸通常依据发动机內部結果特性决策。

    2)模芯外锥较大 直徑D:该尺寸是由模芯适用器(或模芯座)的尺寸决策的,规定严苛符合,不可发生“前端”,也不能发生“后台管理”,不然将导致存胶盲区,拉丝模立即危害塑料层机构和表层质量。

    3)内锥较大 直徑D:该尺寸关键决策于生产加工标准和模芯螺母的厚度,在确保外螺纹抗压强度和壁厚的前提条件下,D越大越好,有利于装线。

    4)模芯孔径d:它是对挤出品质危害较大 的结构尺寸,按线芯结构特性以及尺寸设计方案。一般状况下,单线取d=线芯直徑+(0.05~0.15)mm;绞合线芯取d=线芯直径+(0.1~0.25)mm。既不可以很大,也不可以过小。由于过变大,一则产生线芯的晃动而导致挤出偏芯,再者会发生倒胶,既有危害挤绝缘层品质,又有可能导致断开。经过小,则易划伤线芯,也使模貝使用寿命减少;对绞合来讲,因为电缆线径不均匀,模孔d过钟头,则是断开的关键缘故。一般 为生产加工便捷,且模芯孔径尺寸通用化,则多取模芯孔径d为整数金额。

    5)模芯外锥最少直徑d:d事实上是决策模芯小组出线端口号薄厚的尺寸,合金拉丝模端口号薄厚△=1/2(d-d)不可以过薄,不然危害使用期限;也不适合太厚,不然塑料溶体流道产生基因突变,而且产生涡旋区,引起挤出工作压力的起伏,并且易产生盲区,危害塑料层品质,一般模芯小组出线端口号的厚度操纵再0.5~1mm为宜。


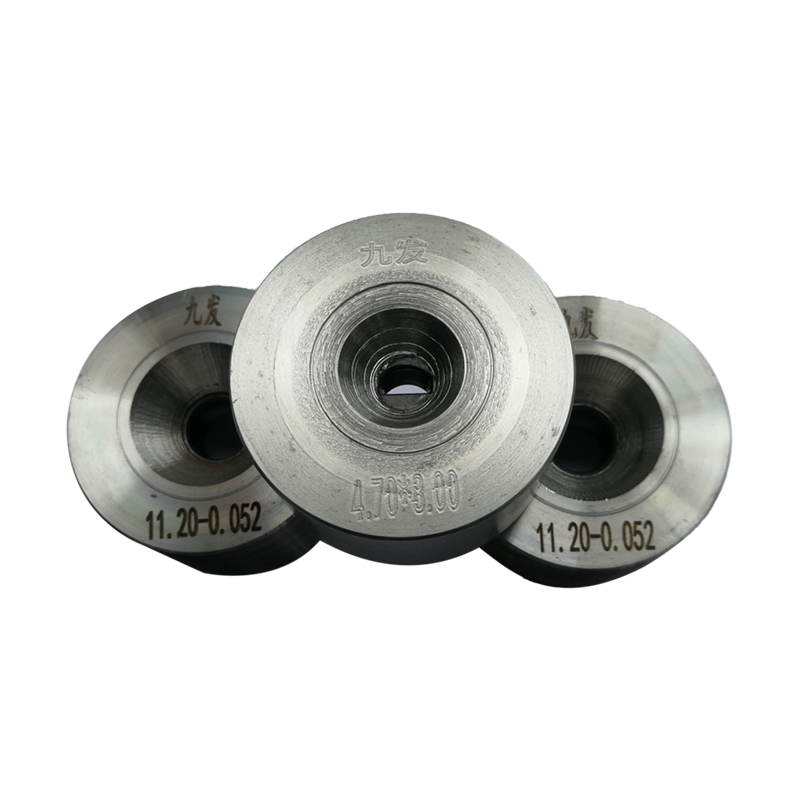

挤压式拉丝模芯(无嘴)的结构尺寸
