拉丝异型拉丝模具的介绍

2019-09-11

次

一、拉丝模的定义

　　通常指各种拉制金属线的模具，还有拉光纤的拉丝模。所钻石拉丝模有拉丝模的中心都有个一定形状的孔，圆、方、八角或其它特殊形状。金属被拉着穿过模孔时尺寸变小，甚至形状都发生变化。

拉丝模具的介绍

　　二、拉丝模的种类

　　1、钢模——拉软金属（如金银）时钢模就够用，钢模上可以有多个不同孔径的孔。

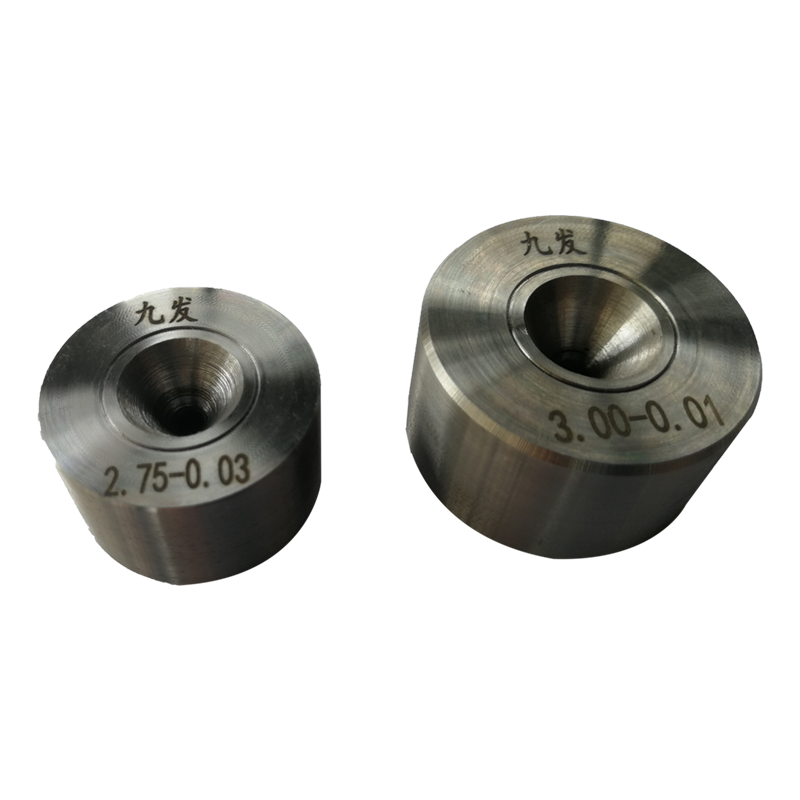

　　2、硬质合金模——拉制钢丝（钢线）一般采用硬质合金模具(Tungsten carbide nib)，这种模具的典型结构为一个圆柱形（或略带锥度）的硬质合金模芯紧密地镶嵌在一个圆形钢套(case)中，模芯内孔中有喇叭口(Bell radius)、异形拉伸模具入口锥(Entrance angel)、变形（工作）锥（approach angle）、定径带(bearing)及出口角(back relief)。

　　3、钢丝模——拉有色金属线，如铜、铝，也较多采用和钢丝模类似的拉丝模，内孔形状有些差异。

　　4、聚晶模——拉细线可用到聚晶模（人造钻石），还有用到天然钻石的拉丝模。

　　三、拉丝模的用途

　　拉丝模用途广泛，如电子器件、雷达、电视、仪表硬质合金模具及航天等所用的高精度丝材以及常用的钨丝、钼丝、不锈钢丝、电线电缆丝和各种合金丝都是用金刚石拉丝模拉制出来的，金刚石拉丝模由于采用天然金刚石作原料，从而具有极强的耐磨性，使用寿命极高。
